Lab 2：抢占式内核线程调度¶

Estimated time to read: 15 minutes

实验简介¶

在 Lab1 中，我们已经让内核能够启动并处理时钟中断。但是如果没有进一步的机制，操作系统仍然只能在 CPU 上执行单个任务（即 start_kernel 函数）。本次实验的目标是：实现抢占式内核线程调度，让多个任务能够在一个 CPU 上通过时间复用的方式交替运行。

要完成这一目标，我们需要逐步解决以下几个问题：

1. 如何在内核中管理物理内存？（理论课第八章内容 - 主存）

   在后续实验里，我们需要动态分配各类数据结构。但是操作系统无法使用 malloc 等标准库函数，那么问题来了：

   • 操作系统如何在裸机环境下动态分配内存？
   • 为什么我们不能直接线性地“挖一块”内存？碎片化如何解决？

   实验框架提供了一个简化版 Buddy System 物理内存分配器。同学们需要理解它的基本原理，并学会通过接口分配和释放物理页。

   Buddy System 仅能实现物理页分配，无法满足对象粒度的分配需求。因此，我们还需要实现一个空闲链表缓存（free list cache），用于高效地分配内核对象。

2. 如何管理进程？（理论课第三章内容 - 进程）

   任务交替运行的核心在于上下文切换（context switch）。要让任务 A 运行完一段时间后交出 CPU，再切换到任务 B，必须保存 A 的上下文，并在之后恢复它。

   • 上下文具体包含哪些内容？
   • RISC-V 调用约定和中断机制如何影响上下文切换？
   • 如何实现抢占？

   解决完上下文切换的基本问题后，我们需要为每个 Task 设计一个数据结构（即理论课介绍的 PCB，Process Control Block），用于保存上下文和其他属性。并且还需要实现进程的创建和销毁机制，从而让内核能够动态地管理多个任务。

3. 调度器应该如何工作？（理论课第五章内容 - 调度算法）

   有了内存和进程管理，接下来就能够实现调度器。调度器的任务是：

   1. 根据调度算法选择下一个要运行的任务
   2. 调用上下文切换代码，将 CPU 控制权交给它

   本次实验中，我们将先实现一个简单的时间片轮转（Round Robin）调度器。

Part 0：环境配置¶

更新代码¶

现在你位于 lab1 分支。你需要创建 lab2 分支，合并上游的代码：

git checkout -b lab2
git fetch upstream
git merge upstream/lab2

下面的合并说明供同学们解决合并冲突时参考：

• 新增实验相关：
  • 内存管理代码 mm.h，在 Part1.2 介绍
  • 链表代码 list.h，在 Part1.3 介绍
  • 空闲链表缓存代码 cache.h，在 Part1.4 介绍
  • 进程管理相关实验代码 proc.h，在 Part1.5 介绍
  • 内核线程代码 kthread.h，在 Part1.6 介绍
  • 调度器代码 sched.h，在 Part4 介绍
  • 几个测试样例 test.h、test_*.c 在对应的 Task 介绍

• 新增其他：

  • 日志系统，见 log.h

    • 自动识别并打印日志位置的文件名和行号
    • 支持日志级别（DEBUG、INFO、WARN、ERROR），可以通过修改 log.h 的 LOG_LEVEL 宏来控制输出的详细程度

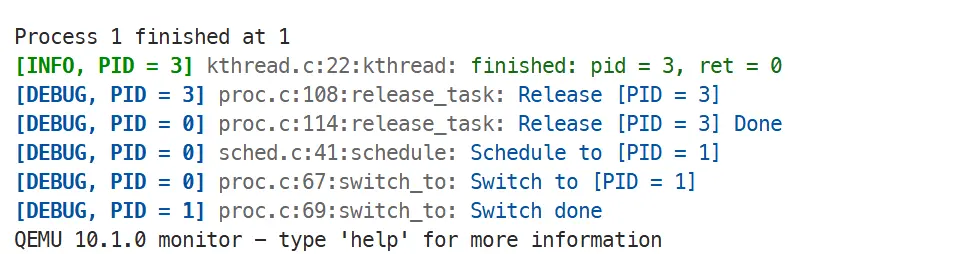

    • 框架已经添加了部分调试日志，同学们可以将 LOG_LEVEL 设置到 LOG_LEVEL_DEBUG 来查看，例图如下：



      每行日志的前缀固定格式为：[等级, 当前进程] 文件名:行号:函数名:。

    • 建议同学们多用这一日志系统而不是 printk

• 变更：

  • CSR 相关内容从 sbi.h 移动到 csr.h
  • 时钟中断的间隔与调度算法有关，从 1s 改为 kernel/arch/riscv/include/sched.h 中定义的 TIMER_INTERVAL
  • arch/riscv/kernel/include 中的所有头文件现在都添加了 Doxygen 风格的详细的 API、数据结构、常量的注释，请同学们积极阅读和使用，文档不会再赘述。

更新镜像¶

本次镜像更新在 /etc/gitconfig 添加了 safe.directory 的配置，以解决代码库挂载到容器后的权限问题。这不是一个必要的修复，同学们可以视情况选择更新镜像。

Part 1：内存管理¶

物理内存空间¶

在学习如何管理物理内存之前，我们需要先弄清楚物理内存空间的概念。所谓内存空间，就是 CPU 可以直接寻址的地址范围，其大小通常由寄存器的位数决定。

• 例如，在 RV32 架构中，通用寄存器宽度为 32 位。当执行指令 ld x1, 0(x2) 时，x2 中存放的就是一个内存地址，它决定了 x1 要从哪里取数据。由于寄存器只有 32 位，最多能寻址 \(2^{32}\) 个字节，因此 RV32 的地址空间大小为 \(2^{32} \text{B} = 4 \text{GB}\)。
• 而在 RV64 架构下，寄存器宽度扩展为 64 位，对应的寻址空间理论上可以达到 \(2^{64} \text{B} = 2^{34} \text{GB} = 16 \text{EB}\)，远超当前实际硬件所能提供的内存容量。

在真实机器上，CPU 不可能真的拥有 16 EB 的内存。系统只会映射其中的一小部分地址作为物理内存，其余地址范围通常保留给外设、固件、I/O 总线等。在 Lab0 中，我们已经使用过 info mtree 命令来查看 QEMU 模拟的内存映射，接下来基于该结果进行具体分析：

• RV64 架构的地址空间：0000000000000000 到 ffffffffffffffff，总共 16 EB。

  (qemu) info mtree

  address-space: cpu-memory-0
  address-space: memory
    0000000000000000-ffffffffffffffff (prio 0, i/o): system
      ...


• 地址空间的具体划分：

  • 某些区域存放固件或测试寄存器（如 mrom, sifive.test）

    0000000000001000-000000000000ffff (prio 0, rom): riscv_virt_board.mrom
    0000000000100000-0000000000100fff (prio 0, i/o): riscv.sifive.test


  • 某些区域对应定时器、PLIC（中断控制器）、串口、virtio 设备等外设

    000000000c000000-000000000c5fffff (prio 0, i/o): riscv.sifive.plic
    0000000010000000-0000000010000007 (prio 0, i/o): serial
    0000000000101000-0000000000101023 (prio 0, i/o): goldfish_rtc


    要点：总线与内存映射 I/O

    在计科的硬件课程中，大家可能还没有系统学习过总线 (Bus) 的概念。在这里我们只需要掌握最基本的理解：

    • 总线是一种统一的通信通道，CPU、内存、外设都通过总线交互数据。
    • 在现代计算机中，CPU 把一部分地址空间“划给”外设。当我们用普通的 load/store 指令访问这些地址时，看似在访问内存，实际上是通过总线把数据读写到某个外设寄存器上。
    • 举个例子：当我们向串口地址空间写入一个字节，硬件就会把它输出到终端；当我们读取 RTC（实时时钟）的寄存器，就能获得当前时间。

    这就是所谓的 Memory-Mapped I/O（MMIO）：通过“内存地址空间”来操纵外设。

  • 最关键的是，一部分地址范围被映射为 RAM，即实验中我们真正可以使用的物理内存。例如：

    0000000080000000-0000000087ffffff (prio 0, ram): riscv_virt_board.ram


    这表示从 0x80000000 开始，有一段连续的物理内存区域被作为可用 RAM 提供给操作系统。

并且，在前述的实验中，我们也具体了解到 0x80000000-0x87ffffff 这 128MB 的物理内存的划分：

• 0x80000000-0x801fffff：OpenSBI 占用
• 0x80200000-_ekernel：内核占用
• _ekernel-0x87ffffff：可以自由使用的物理内存

Buddy System¶

在理解了“我们有哪些物理内存”之后，下一步要思考的就是：如何高效地管理这段有限的物理内存。如果没有一套规则来分配和回收内存，那么很快就会出现“要么分配不出去，要么浪费大片空间”的问题。

最常见的一个困难是 内存碎片：

• 如果我们每次都按照请求大小直接分配，随着不断申请和释放，内存会被切得零零碎碎，即使总剩余空间很多，也可能无法满足一个大块内存的请求。
• 我们需要一种机制来让内存块尽量保持“规整”，方便回收和再次利用。

Buddy System 就是这样一种经典方案：

1. 内存划分规则

   • 假设我们有一段连续的物理内存，总大小是 \(2^n\) 页。
   • 系统按 2 的幂次方大小划分内存块：1 页、2 页、4 页……直到 \(2^n\) 页。
   • 每次分配时，如果需要的大小不是 2 的幂，会自动向上取整。

2. 分配过程

   • 找到能满足需求的最小块，如果没有，就从更大的块中“劈开一半”。
   • 每劈一次，就会得到一对“伙伴块”（buddy）。

3. 释放过程

   • 当一个块被释放后，系统会检查它的伙伴是否空闲。
   • 如果伙伴也空闲，就将两者合并成更大的块，并继续向上合并，直到不能合并为止。
   • 这样可以减少碎片，使得大块空间能重新腾出来。

在实验框架里，我们已经为大家实现了一个简化版的 Buddy System 物理内存分配器（位于 mm.c / mm.h）。你无需从零开始写算法，只需要掌握它的使用方式。

请阅读 kernel/arch/riscv/include/list.h，了解 Buddy System 提供的接口。在实验里，你只需要通过这些接口申请或释放物理页，而不必关心内部具体是如何实现的。

例如：

void *a = alloc_page();      // 分配一页
void *b = alloc_pages(8);    // 分配 8 页
free_pages(a);               // 释放之前分配的一页

通过这一套接口，我们的内核就能在后续实验（如进程调度、内存管理、虚拟内存）中，稳定地使用物理页作为底层资源。

侵入式双向循环链表¶

在内核中我们经常需要组织各种动态对象，例如空闲页链表、就绪任务队列、等待队列等。Linux 内核实现了侵入式双向循环链表（intrusive doubly-linked list）来高效地管理这些对象。

• 侵入式与泛型接口：

  普通链表实现将数据嵌入在链表中，而侵入式实现将链表嵌入在数据中。前者每一种数据类型都需要单独定义链表节点结构体和相关的函数，导致代码重复且不易维护。后者不同类型可以复用同一套接口，这就是泛型（generic）。

  侵入式链表

  struct list_head {
      struct list_head *next, *prev;
  };
  #define LIST_HEAD_INIT(name) { &(name), &(name) }
  #define LIST_HEAD(name) struct list_head name = LIST_HEAD_INIT(name)
  static inline void list_add(struct list_head *new, struct list_head *head);
  static inline void list_del(struct list_head *entry)

  // 使用例
  struct data_node_A {
      int data;
      struct list_head list;
  } a;
  struct data_node_B {
      char data;
      struct list_head list;
  } x;
  LIST_HEAD(list_A);
  LIST_HEAD(list_B);
  list_add(&a.list, &list_A);
  list_add(&x.list, &list_B);


  普通链表

  struct data_node_A {
      int* data;
      struct data_node_A *next, *prev;
  } a, *list_A = NULL;
  struct data_node_B {
      char* data;
      struct data_node_B *next, *prev;
  } x, *list_B = NULL;
  static inline void list_A_add(struct data_node_A *new, struct data_node_A *head);
  static inline void list_B_add(struct data_node_B *new, struct data_node_B *head);

  // 使用例
  list_A_add(&a, list_A);
  list_B_add(&x, list_B);


• 访问数据：

  理解了上面的代码，你会发现盲点：list_head 结构体并不包含数据字段。怎么通过 list_A 这样的链表头，访问到 data_node_A 结构体呢？

  这就需要使用编译器魔法了：container_of 宏。它的定义如下：

  kernel/arch/riscv/include/list.h

  #define container_of(ptr, type, member) ({          \
      const typeof( ((type *)0)->member ) *__mptr = (ptr); \
      (type *)( (char *)__mptr - offsetof(type,member) );})


  编译器知道类型的大小，提供了 typeof() 和 offestof()。我们可以利用这些信息移动成员变量的指针，计算出包含该成员变量的结构体的起始地址。例如：

  container_of 使用示例

  struct data_node_A a;
  struct list_head *p = &a.list;
  struct data_node_A *q = container_of(p, struct data_node_A, list);
  assert(q == &a); // q 恰好指向 a 的起始地址


实现链表还给我们附带了一个惊喜：实现了队列。同学们在数据结构课上已经学过，双向循环链表实现了双端队列（deque），它支持在头尾两端高效地插入和删除节点。于是我们有实现多级反馈队列调度器所需的工具了。

Task 1：实现双向链表¶

你应该早在大一的 C 语言课上就能秒杀双向链表了 😉。请补全 kernel/arch/riscv/include/list.h：

• 提示：观察 LIST_HEAD 宏，你会发现这应该是一个带哨兵的双向链表。思考如果不带哨兵，它应当该如何实现？
• 补全 list_empty()。
• 补全 list_add()、list_add_tail() 和 list_del()。提示：一个优雅的做法是令 list_add() 和 list_add_tail() 都调用一个更底层的 __list_add()。
• 补全 list_for_each 宏。

空闲链表缓存¶

本节利用链表实现一个内核中非常常见的机制——对象缓存（object cache）。

在内核中，许多内核对象（如 task_struct、inode、vm_area_struct 等）会被频繁创建和销毁。如果动态创建都调用通用的内存分配器（如 Buddy System），会对性能产生较大影响，且容易引起内存碎片。

为了解决这些问题，Linux 内核引入了 Slab 分配器：它为每种类型的对象维护一个缓存池，将整页内存切分为多个固定大小的对象块，用链表管理这些空闲对象。换句话说，Slab 缓存层（kmem_cache）相当于物理页分配器（alloc_page()）之上的对象粒度的再分配层。

不过，Linux 的 Slab 实现更加复杂，感兴趣的同学可以阅读 Slab Layer - Linux Kernel Development Second Edition。在我们的教学实验中，只保留了它的核心思想：用空闲链表（free list）预分配缓存对象。

kernel/arch/riscv/include/cache.h 和 kernel/arch/riscv/include/cache.c 实现了 Slab 分配器，要求同学们阅读代码并理解其工作原理。

Part 2：进程切换与 Trap 处理¶

本节我们探究实现用于切换进程上下文的汇编函数 __switch_to()，以及进程切换与 Trap 处理的相互影响。

进程切换：非抢占情况¶

让我们从最简单的不考虑 Trap 的情况开始。这种情况下没有时钟中断，进程切换仅能依靠进程主动调用 __switch_to() 完成，内核是非抢占式的。

设想这样一个场景：CPU 上正在运行 Task1，Task1 想调用 __switch_to() 切换到 Task2，然后 Task2 运行一段时间后再切换回来继续执行 Task1。__switch_to() 应该怎么设计？

Lab 1 Trap 处理的场景与此类似：可以将 _traps() 看作 __switch_to()，将 trap_handler() 看作 Task2。trap_handler() 执行完毕后，恢复 Trap 上下文就相当于 Task2 切换回 Task1。但进程切换与 Trap 有一个重要区别：Trap 可以发生在任何时候，因此 Trap 上下文是所有寄存器的状态；而 __switch_to() 是一个函数，它的调用者一定是遵守 RISC-V 调用约定的，因此不需要保存所有寄存器。示意图如下：

理解了这些，我们容易设计出 __switch_to() 需要保存的进程上下文：

• ra：函数返回地址，我们需要它来返回到调用 __switch_to() 的位置
• sp、s0-s11：调用约定中规定的 callee-saved 寄存器

于是我们写出了进程上下文的数据结构：

struct thread_struct {
    uint64 ra;      // return address
    uint64 sp;      // stack pointer
    uint64 s[12];   // callee-saved registers
};

那么这个结构体应该存放在哪里呢？具体存放的位置暂且按下不表，留到设计进程数据结构时再说。先假设调用 __switch_to() 时 a0 和 a1 分别指向 Task1 和 Task2 的 thread_struct 结构体，那么 __switch_to() 的实现就很简单了：

    .globl __switch_to
__switch_to:
    sd ra, 0(a0)          // 保存 Task1 上下文
    sd sp, 8(a0)
    sd s0, 16(a0)
    ...

    ld ra, 0(a1)          // 恢复 Task2 上下文
    ld sp, 8(a1)
    ld s0, 16(a1)
    ...
    ret                    // 返回到 Task2

还能再换个角度：站在 Task1 的角度看，调用 __switch_to() 就像调用了一个空函数。它遵守 RISC-V 调用约定，但什么都没做，原路返回了。

但切换的目标 Task 2 的上下文从哪里来？对于目前不考虑 Trap 的场景来说，只有两种可能：

1. Task 2 之前运行过，但主动调用 __switch_to() 切换到别的进程。这种情况保存过进程上下文，能够顺利恢复。
2. Task 2 是新创建的进程，尚未运行过。这种情况需要我们设计一个初始的进程上下文。

初始进程上下文的设计也很简单：令 ra 指向进程的第一条指令，__switch_to() 就会跳过去开始执行。如果要考虑向进程传递参数，可以利用 s0-s11 这些寄存器，然后设置一个蹦床函数（trampoline）来将其移动到 a0-a7 作为参数。事实上 Linux 就是这么实现 kthread 的初始上下文的，这个蹦床函数如下所示：

SYM_CODE_START(ret_from_fork_kernel_asm)
    call schedule_tail
    move a0, s1 /* fn_arg */
    move a1, s0 /* fn */
    move a2, sp /* pt_regs */
    call ret_from_fork_kernel
    j ret_from_exception
SYM_CODE_END(ret_from_fork_kernel_asm)

asmlinkage void ret_from_fork_kernel(void *fn_arg, int (*fn)(void *), struct pt_regs *regs)
{
    fn(fn_arg);

    syscall_exit_to_user_mode(regs);
}

从代码中可以看出，Linux 将 kthread 要运行的函数 fn 放在了初始进程上下文的 s0 寄存器中，将参数 fn_arg 放在了 s1 寄存器中。蹦床函数 ret_from_fork_kernel_asm 将它们分别移动到 a1 和 a0，然后调用 ret_from_fork_kernel 去具体执行。

进程切换：抢占与 Trap 处理¶

当我们希望实现内核抢占（Kernel preemption）时，情况就变得复杂了起来，需要综合考虑时钟中断、系统调用等 Trap 情况。

切换、调度、Trap 与抢占的关系¶

先理清几个概念：

• 进程切换（context switch）：

  由上文讨论的 __switch_to() 执行，完成进程上下文切换

• 调度（schedule）：

  由将在 Part 4 介绍的 schedule() 执行，使用调度算法选择要切换到的进程，并调用 __switch_to() 完成切换

• Trap：

  CPU 异常和中断引发，可能发生在任何时候，由 _traps() 处理，负责保存和恢复 Trap 上下文

• 抢占：

  在进程不主动执行切换或调度的情况下，能够打断当前进程的执行触发调度，从而实现时间复用

这几个概念的联系是：抢占是通过在 Trap 退出路径上视情况调度实现的。接下来的几节我们将分析这一关系。

内核中不能被 Trap 的部分¶

首先，我们要明确内核中不能被 Trap 的部分。回忆 RISC-V 中断机制，进入 Trap 处理时，CPU 会自动执行下面的操作禁用中断：

• sstatus.SPIE = sstatus.SIE
• sstatus.SIE = 0

此外，我们设计 _traps() 时会确保不触发异常。所以，Trap 处理过程是不会被 Trap 的。

其他部分似乎都可以被 Trap，毕竟我们设计 _traps() 时就考虑到它随时可能发生，会将所有整数寄存器保存到 Trap 上下文中。

抢占的时机¶

要实现抢占，只能寄希望于（时钟）中断打断 Task1 的执行，才有机会切换到 Task2。接下来我们用排除法和反证法寻找这个机会在哪里：

• Trap 上下文恢复过程显然不能切换，否则就破坏 Trap 上下文了。
• Trap 上下文恢复完成（离开 _traps()）后，就回到 Task 1 没机会切换进程了。

• Trap 处理过程（trap_handler()）不能 __switch_to()，因为中断还没处理完。

  Trap 的处理过程指的是从 xIP.i 置 1、中断 Pending 开始，到该 Pending 位被置 0 为止。以 Lab1 涉及的 Trap 情况为例：

  • 时钟中断的处理从 SEE 发现 stimecmp > stime 然后将 STIP 置 1 开始，到 sbi_set_timer() 将 STIP 置 0 结束
  • 软件中断的处理从 SSIP 置 1 开始，到 clear_ssip() 将 SSIP 置 0 结束。

  如果 Trap 处理未完成就切换：

  • 因为切换不涉及 SIE，新的进程继续运行在中断禁用的状态，无法响应新的中断。

  • 如果非要打开 SIE，那么 CPU 马上会再次触发该 Trap，再次进入 _traps()，重复循环下去导致栈 sp 溢出。

    你是否想起这一情况与 Lab1「动手做」探究的为什么能进入 printk() 类似。printk() 的情况比较幸运，sp 最初位于 OpenSBI 保护的地址，爆栈也没有破坏 OpenSBI 的代码和数据，最终走到了 0x7??????? 之类的位置（并未探究这是什么地方，反正既不是内核也不是 OpenSBI）。但是当我们将 sp 设置为内核栈后，爆栈向下增长将直接破坏内核数据（data 段）和代码（text 段），导致系统崩溃。

  Tip

  没有理解上面论述的同学，请仔细阅读 RISC-V 特权级手册 3.1.9. Machine Interrupt (mip and mie) Registers 部分，彻底理解中断触发和清除的机制。

通过上面的讨论，我们只能将 __switch_to() 安排在 trap_handler() 的末尾。

进程切换：引入并发¶

在上两节的论述中，我们已经说明了进程切换的两种可能性：

1. 非抢占式：发生时机确定，在进程主动调用 __switch_to() 时发生；
2. 抢占式：发生时机不确定，只要发生（时钟）中断，trap_handler() 就会调用 __switch_to()，发生进程切换。

既然进程切换在任意时刻都有可能发生，我们必须要考虑进程切换引入的新问题——并发 (Concurrency)。

在单核处理器上，虽然两个进程不能在同一时刻真正被执行，但由于调度器（尤其是抢占式调度）的存在，一个进程的执行可能在任意时刻被中断，切换到另一个进程。这种执行流交错进行，仿佛它们在同时运行，被称为伪并发 (pseudo-concurrency) 。

这种并发访问共享数据时可能导致问题。如果一个进程在访问某个共享资源（如全局变量、共享内存）的过程中被非自愿地抢占，而新调度的进程也去访问同一个资源，就可能导致数据损坏或不一致，这种情况被称为竞争条件 (Race Condition) 。

我们把访问共享资源的代码区域称为临界区 (Critical Region)。为了保证系统的稳定，我们必须识别出这些临界区，并使用保护机制来防止并发访问。那么，我们具体应该如何保护临界区呢？

例子 1：内核数据结构¶

让我们考虑一个具体的例子。在我们的内核中，所有进程的任务控制块（PCB）都可能通过一个全局的链表 task_list 来管理。当一个进程结束（例如调用 do_exit）时，我们需要将其从 task_list 中移除。这个移除操作（list_del）通常涉及多个指令（下面的代码仅作演示，实验框架中的真实实现可能不同）：

prev_task->next = current_task->next;
next_task->prev = current_task->prev;

请你思考这种情况：

• 当内核正在执行第 1 步时，突然发生了一个时钟中断。
• 中断处理程序 trap_handler 调用了 schedule，切换到了另一个进程。
• 如果这个新进程恰好也要遍历 task_list，它会读到一个处于“中间状态”、已经损坏的链表（prev_task 的 next 指针是对的，但 next_task 的 prev 指针还是错的），这可能带来非预期的行为，甚至导致系统崩溃。

这就是一个典型的竞争条件：task_list 是共享数据，而修改 task_list 的代码（如 list_del）就是一个临界区。为了保护它，我们必须在修改链表之前关闭中断，并在修改完成后重新开启中断。

void interrupt_save(void);
void interrupt_restore(void);

例子 2：进程切换过程¶

一个更微妙的临界区是我们用于进程切换的 __switch_to() 函数本身。上文我们将 __switch_to() 放置在 _traps() 的末尾以实现抢占，那么它还能被 Trap 吗？请你思考这样的场景：

• Task 1 主动调用 __switch_to() 切换到其他任务，我们把这次调用称为 A
• 在这个 __switch_to() 过程中，时钟中断触发，进入 _traps() 处理
• Trap 处理完成后，因为我们安排了时钟中断触发进程切换，于是又开始调用 __switch_to() 切换到其他任务，我们把这次调用称为 B

请问 A 和 B 都能顺利完成吗？请你思考后再展开下面的答案。

讨论所有切换情况¶

然而到这里，我们并没有解决所有的问题。请你注意：进程的切换可能带来中断状态的变化，如果新切换的进程并没有开启中断，那么它就无法响应时钟中断，进而无法被抢占。

下面，我们讨论抢占、主动切换、初始上下文共 \(2 \times 3 = 6\) 种切换情况：

• 情况 1 和 4 没有问题，因为 _traps() 会重新开启中断。
• 情况 2 和 5 也没有问题，因为 schedule 是临界区，我们会在它的调用前后手动关闭和开启中断。
• 情况 3 和 6 有问题，因为初始上下文的蹦床函数中没有开启中断。因此我们需要在蹦床函数中手动开启中断以解决这一问题。

至此，我们彻底完成了内核抢占情况下进程切换的设计。这一部分思维量较大，建议同学们现在阅读代码理解：

• kernel/arch/riscv/kernel/proc.c 中的 switch_to() 实现
• kernel/arch/riscv/kernel/entry.S 中的 __switch_to() 和 __kthread() 实现

进程数据结构和内存布局¶

理解完进程切换机制，我们终于可以开始设计进程的数据结构了。我们需要存储的信息包括：

• uint64_t pid 进程 ID
• struct thread_struct thread 进程的上下文

• void *stack 进程的栈

  如果不给每个进程独立的栈，则会产生下图所示的局面：

  细心的同学会注意到，这样的设计也让不同进程的 Trap 上下文分离了，存储在各自的栈上。

• struct sched_entity se Part 4 实现的调度器使用

• struct list_head list 所有进程数据结构都组织成一个双向循环链表，方便调度器遍历

于是我们设计出了 struct task_struct 结构体来保存这些信息：

struct task_struct {
    uint64_t pid;
    uint64_t state;

    struct sched_entity se;
    struct thread_struct thread;
    struct list_head list;
};

内存布局如下所示：

此外，我们令 tp（RISC-V 调用约定称为 Thread Pointer）寄存器始终指向当前 CPU 上运行的进程的 task_struct 结构体，这样内核就能轻松地通过 tp 访问当前进程的信息。我们运用 Lab1 中内联汇编的知识，将该寄存器绑定到变量 current 方便在 C 代码中使用：

register struct task_struct *current asm("tp");

Task 2：设置初始进程¶

请补全 kernel/arch/riscv/kernel/proc.c 文件中的 task_init() 函数，实现初始化第一个内核进程（init 进程）的功能。具体要求如下：

• 使用 kmem_cache_create() 创建 task_struct 对象缓存池，并分配一个新的 task_struct 结构体作为初始进程。
• 初始化该进程的各项字段，包括 pid、stack、state、se（调度实体，见 Part4）等。
• 将该进程设置为当前运行进程，并将其加入进程链表（task_list）。

完成后，start_kernel 将作为第一个 Task，进而能够通过它切换到其他进程，为后续进程管理和调度打下基础。

Part 3：进程生命周期¶

本节我们实现 kthread 的创建、运行和退出，完成进程的生命周期管理。

进程复制与加载¶

Windows 使用 CreateProcess() 创建进程，这个接口庞大且僵化，还有好几个衍生版本：

BOOL CreateProcessA(
  [in, optional]      LPCSTR                lpApplicationName,
  [in, out, optional] LPSTR                 lpCommandLine,
  [in, optional]      LPSECURITY_ATTRIBUTES lpProcessAttributes,
  [in, optional]      LPSECURITY_ATTRIBUTES lpThreadAttributes,
  [in]                BOOL                  bInheritHandles,
  [in]                DWORD                 dwCreationFlags,
  [in, optional]      LPVOID                lpEnvironment,
  [in, optional]      LPCSTR                lpCurrentDirectory,
  [in]                LPSTARTUPINFOA        lpStartupInfo,
  [out]               LPPROCESS_INFORMATION lpProcessInformation
);

而 Unix 进程模型将其分为两步：

1. fork()：复制当前进程，创建一个新进程
2. exec()：在当前进程的上下文中加载并执行一个新的程序

在 fork() 后 exec() 前，可以自由配置新的进程。当内核引入新的功能时，也无需修改 fork/exec 的接口。这样复制 + 加载的设计比直接创建更灵活，体现了组合优于复杂接口的 Unix 哲学。

fork() 和 exec() 是提供给用户态程序的系统调用接口，将在 Lab4 进行封装。本次实验在内核态中实现相应的底层功能：

• copy_process()：拷贝当前 Task
• kernel_thread()：修改前者创建的 Task，在其中运行新的函数

Task 3：实现进程复制与加载¶

请补全 kernel/arch/riscv/kernel/proc.c 文件中的 copy_process() 和 kernel_thread() 函数，实现内核线程的创建流程：

• copy_process(struct task_struct *old)：复制当前进程的数据结构，分配新的内核栈，分配唯一的进程号，并初始化调度相关字段（见 Part4），将新进程加入进程链表。

• kernel_thread(int (*fn)(void *), void *arg)：

  • 回忆 Part2 非抢占情况，我们讨论了如何设计初始进程上下文，通过 struct thread_struct 向蹦床函数传递要运行的函数和参数。

  • 和 Linux 一样，我们规定内核线程执行的函数的接口如下所示：

    int fn(void *arg);


    基于此规定，框架已经实现了用于内核线程的蹦床函数 __kthread()，请你理解它的工作原理。

  • 请你在 kernel_thread() 中调用 copy_process() 创建新进程，并根据对 __kthread() 的理解设置新进程的初始上下文。

补全后，内核将能够通过 kernel_thread() 创建新的内核线程，并正确初始化其执行环境。

进程退出与销毁¶

当一个内核线程结束任务、退出执行，与其相关的资源需要被销毁，这包括 struct task_struct 结构体及其通过指针引用的成员（如内核栈）等。

进程没有办法析构自己，这一逻辑很容易理解。如果进程析构自身，那么析构工作也是进程运行的一部分。只要进程仍在运行状态，释放相关资源就可能导致悬空指针等问题。因此可以将进程的析构设计为退出和销毁两个阶段：

• do_exit()：进程完成所有任务后调用该函数，将自身状态置为 TASK_DEAD，然后主动发起调度，此后它再也不会被调度运行，可以安全释放
• release_task()：调度离开上一步的进程后，随时可以释放其资源

此外，我们还会实现一个辅助函数：

• kthread()：内核线程的 Wrapper，只是为了帮助在每个内核线程结束后调用 do_exit()，这样就不用让所有工作函数都显式调用 do_exit() 了。

  noreturn int kthread(void *arg)
  {
      struct kthread_create_info *info = arg;
      int (*threadfn)(void *) = info->threadfn;
      void *data = info->data;
      int ret = threadfn(data);
      do_exit(ret);
  }


  一个例外是 kthreadd 线程（在刚刚的 Task 中见过），它是第一个内核线程，负责创建其他内核线程。它永远不会退出，因此不需要 kthread() 包装。

由于 do_exit() 依赖于调度器，这部分的任务留到 Part 4 一起完成。

Part 4：调度器¶

到本节，我们终于可以把进程切换这个词升级为调度了。我们将研究调度算法，由它选择要切换的进程。

时间片轮转调度¶

RR 调度算法已经在理论课上讲过了，这里把 PPT 内容再贴一遍：

• 基本思路：通过时间片轮转，提高进程并发性和响应时间特性，从而提高资源利用率。

• RR 算法：

  • 将系统中所有的就绪进程按照 FCFS 原则，排成一个队列。
  • 每次调度时将 CPU 分派给队首进程，让其执行一个时间片 (time slice) 。
  • 在一个时间片结束时，暂停当前进程的执行，将其送到就绪队列的末尾，并通过上下文切换执行就绪队列的队首进程。
  • 进程可以未使用完一个时间片，就出让 CPU（如阻塞）。

考虑 struct sched_entity 的设计。对于 RR 调度来说，需要保存的信息就是进程的时间片（剩余多少时间）。此外下文提及的 test_sched.c 测例需要使用累计时间来安排进程的创建顺序，额外新增一个字段，但它并非调度算法所必需。

struct sched_entity {
    uint64_t runtime; /**< 时间片 */
    uint64_t sum_exec_runtime; /**< 已执行时间 */
};

Task 4：实现时间片轮转调度和抢占¶

• 请补全 kernel/arch/riscv/kernel/sched.c 文件中的 schedule() 函数，实现时间片轮转调度算法。
• 请补全 kernel/arch/riscv/kernel/proc.c 文件中的 do_exit() 和 release_task() 函数，实现内核线程的退出与销毁。
• 在 trap_handler() 的末尾调用 schedule()，从而启用内核抢占，彻底完成本次实验。

结语：Lab2 和 Linux 调度器的历史¶

其实，实验框架最开始实现的是优先级调度，但是优先级调度算法很容易造成饥饿（Starvation），与 kthreadd 的异步创建机制冲突。举例：

• 新的创建请求放入队列
• kthreadd 线程从队列中取出请求，创建新线程
• 默认情况下新线程与 kthreadd 线程优先级相同，但 PID 较大
• 在优先级相同的情况下，schedule() 的调度算法始终选择 PID 较小的进程（因为是从进程链表头开始遍历的）
• 新线程永远无法被调度运行

使用理论课上讲的老化（动态优先级）可以解决饥饿问题，但不公平（Fairness）的问题仍然十分严重，难以平衡各个进程的响应时间。比如 kthreadd 可能需要很长的累积等待时间才能被调度运行，严重影响内核进程异步创建的能力。最终实验框架选用了 RR 调度，至少能平衡各个进程的响应时间。但由于没有实现阻塞和唤醒机制，RR 调度的优势也无法体现出来。

总的来说，Lab2 的内核抢占和进程管理已经成功改革到 Linux 2.6 时代，但调度算法和同步机制还没跟上，所以同学们做 Lab 时可能会觉得有些地方的实现不够合理，欢迎你来找助教讨论。

要想让 kthreadd 真正发挥作用，需要实现与 Linux 的完全公平调度器（Completely Fair Scheduler, CFS）类似的调度算法。感兴趣的同学可以自行阅读相关资料，它最终应该会在 Bonus B 中实现。

最后简单介绍一下 Linux 的调度算法演进史：
